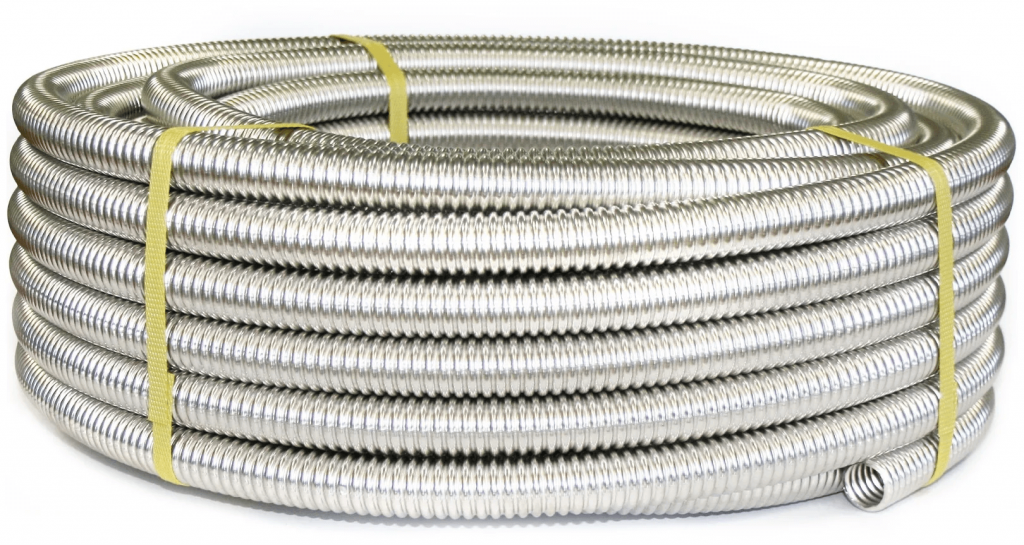

Гофрированные трубы из нержавеющей стали и фитинги

Гофрированные трубы из нержавеющей стали выбирают для прокладки сети инженерных коммуникаций. Они демонстрируют множество положительных качеств, что позволяет использовать их даже в сложных условиях.

Преимущества гофротруб из нержавейки:

  • Высокая коррозионная стойкость. Гофротрубы изготавливаются из высоколегированной нержавеющей стали SS304, которая устойчива к воздействию различных агрессивных сред, например, к атмосферным осадкам или щелочной среде в бетонной стяжке.
  • Простой монтаж. Из инструментов потребуется только труборез и два ключа. Это упрощает прокладку трубопровода в помещениях с непростыми условиями монтажа, а также позволяет использовать гофрированную нержавеющую трубу, где не допускается выполнение сварочных работ.
  • Неподверженность заилению и зарастанию. Гофротрубы изготавливаются из полированной нержавеющей стали, поэтому на гладких внутренних стенках ничего не оседает.
  • Пластичность. Изделия легко гнутся вручную, при этом проходное сечение сохраняется. Это позволяет собирать трубопроводы сложной конфигурации с минимальным числом соединений, что повышает надежность системы.
  • Прочность. Выдерживают многократное сгибание и разгибание.
  • Устойчивость к гидроударам и разморозкам. Гофрированная структура придает трубе устойчивость к перепадам давления и компенсирует растяжения трубы, когда в ней замерзает вода.
  • Нулевая кислородная проницаемость. Наличие кислорода в системе приводит к коррозии таких элементов, как радиаторы, теплообменники котлов из обычной стали.
  • Эстетичность. Приятный дизайн позволяет оставлять гофротрубы на виду.
  • Долговечность. Срок службы изделий составляет более 30 лет.

Область применения

Отличные эксплуатационные качества стальных гофрированных труб позволяют с одинаковой эффективностью использовать их для разнообразных систем, в числе которых:

  • Водоснабжение. Прокладка трубопроводов для горячей и холодной воды.
  • Подвод газа.
  • Пожаротушение. Прокладка трасс и подводок к спринклерам или для переноса уже установленных спринклеров.
  • Электрические сети. Гофротруба используется для защиты кабеля от грызунов, механических повреждений, температурных воздействий.
  • Отопление. Монтаж небольших участков магистралей, например, подводка к котлу, радиаторам.
  • Водяные теплые полы. Гофрированные трубы обладают высокой теплопроводностью, поэтому подходят для теплого пола.
  • Вентиляция, кондиционирование. Используются для обвязки фанкойлов и приточных установок.

Виды гофрированных труб из нержавеющей стали

Изделия различаются диаметром, сферой применения, а также степенью гибкости. В монтаже бытовых коммуникаций, как правило, используются гофротрубы типоразмера 15А, 20А, 25А, 32А.

В продаже предлагают следующие типы:

  • отожженные;
  • неотожженные;
  • отожженные в желтой оболочке для газа;
  • отожженные в белой оболочке для воды.

Гофрированная нержавеющая труба отожженная

Один из этапов производства таких изделий – это отжиг. В результате снижается твердость металла, труба становится более гибкой, устойчивой к компенсационным колебаниям, а также приобретает повышенную стойкость при критических радиусах изгиба. Такие свойства позволяют использовать отожженные гофротрубы при монтаже сложных систем со множеством сгибов. Из них изготавливают гибкие подводки для водопотребляющего оборудования.

Гофрированная нержавеющая труба неотожженная

Сталь, не прошедшая температурную обработку, более жесткая. Для изгиба неотожженной трубы требуется большой радиус, поэтому выполнять монтаж в стесненных условиях сложно, а в отдельных ситуациях – невозможно. Гнуть гофру необходимо аккуратно, стараясь не допустить ошибку. После неудачных попыток на ней остаются видимые следы предыдущих изгибов. Изделия такого типа отличный вариант для прямых участков протяженных трубопроводов, поскольку благодаря большой жесткости они не будут провисать.

Плюсом неотожженных нержавеющих гофротруб является более низкая стоимость по сравнению с отожженными. Поэтому целесообразно применять два типа изделий в комплексе: на прямых участках устанавливать жесткий вариант, а на сложных – гибкий.

Отожженные гофрированные трубы из нержавейки в желтой оболочке

Их используют для монтажа трубопроводов в системах внутреннего газораспределения, а также для подключения отопительных котлов, газовых плит, водонагревателей к системе газоснабжения. Соединения выполняются только при помощи диэлектрических латунных муфт с изолирующим кольцом. Кольцо исключает контакт металлических частей фитинга и трубы, обеспечивая безопасность при пользовании трубопроводом.

Отожженные гофротрубы в белой оболочке

Изделия предназначены для водоснабжения и отопления в жилых и административных зданиях. Для соединений используются латунные фитинги быстрой фиксации. Гофротрубы в оболочке имеют приятный внешний вид, поэтому их можно не прятать.

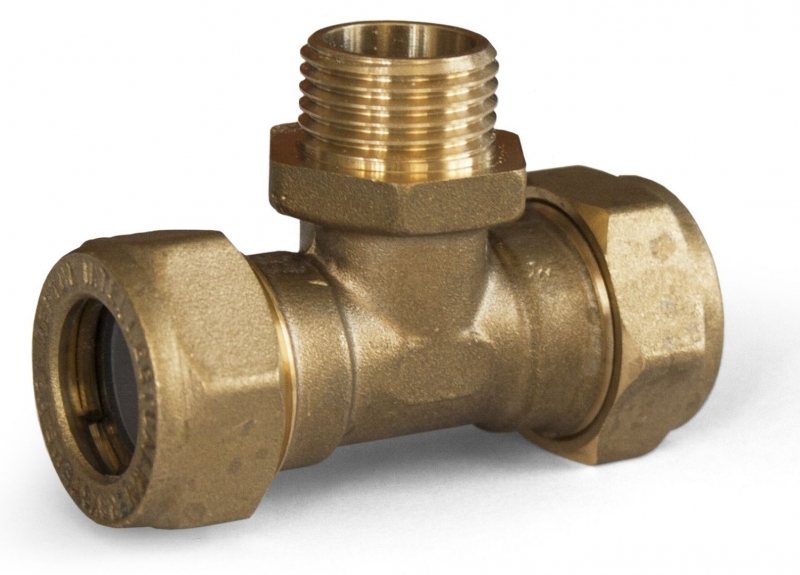

Фитинги и комплектующие

Соединительные фитинги стоит купить того же производителя, что и гофротрубы. Они идеально совместимы друг с другом, что позволяет сделать систему более надежной.

Например, Neptun IWS предлагает большой выбор оригинальных фитингов:

  • муфты;
  • угольники;
  • тройники;
  • шаровые краны;
  • для газоснабжения;
  • гайки и прокладки для гибких подводок;
  • крепления для систем пожаротушения.


В ассортименте также присутствуют фиксирующие кольца, силиконовые и высокотемпературные прокладки, вальцеватель.

Фитинги производятся методом горячей ковки из высококачественной латуни марки CW 617 N. В ней содержится 58−59% меди, что придает изделиям прочность и пластичность. Для прижимного кольца используется нержавеющая сталь марки AISI 304. Фитинги могут быть никелированными.

Применение качественных материалов позволяет получить изделия с отличными характеристиками, такими как:

  • высокая пыле- и влагозащита;
  • устойчивость к высоким и низким температурам;
  • стойкость к искрам, грызунам, образованию грибка, плесени.

Быстросборная конструкция обеспечивает удобство и высокую скорость монтажа трубопроводов.

Монтаж фитингов

Из инструментов для монтажа понадобится ключ для затягивания натяжных гаек и труборез.

Отрезается труба необходимой длины по впадине гофры. Край должен быть ровным, без заусенцев.

Дальнейшие действия зависят от типа фитинга:

Обжимной:

  • гайка откручивается от корпуса фитинга и надевается на гофротрубу;
  • фиксирующее кольцо осторожно разжимается, а затем надевается на третью волну гофры;
  • следом надевается прижимное кольцо и уплотнитель;
  • гофротруба вставляется в корпус фитинга, а затем ключом затягивается накидная гайка.

Быстрой фиксации:

  • не полностью откручивается гайка фитинга;
  • гофротруба вставляется в фитинг до упора, ключом затягивается гайка.

Накидная гайка для гофротрубы под развальцовку:

  • гайка надевается на трубу резьбой к месту соединения;
  • при помощи вальцевателя развальцовываются поочередно две волны гофры. Сразу обе волны развальцовывать не стоит, иначе получится неровно, из-за чего соединение будет ненадежным.

Для систем газоснабжения:

  • с четырех колец гофротрубы удаляется оболочка;
  • гайка откручивается от фитинга и надевается на трубу;
  • разжимается стопорное кольцо и надевается на третью волну гофры;
  • надевается на гофротрубу фторкаучуковое кольцо;
  • труба вставляется в корпус фитинга, ключом затягивается накидная гайка.

Закручивая гайки, не стоит прилагать больших усилий. Это может привести к поломке комплектующих фитингов и нарушению герметичности соединения.

Таким образом, гофрированные трубы из нержавейки и фитинги из латуни – это удобное, надежное решение для водопровода, отопления, газоснабжения, автоматического пожаротушения, а также защиты кабельных линий.
